采用轻量、高刚性的铝制底座,导轨部使用LM滚动导轨HSR型,驱动方式采用滚珠丝杠。LM滚动导轨和滚珠丝杠可选择自润滑装置QZ,是一种可长期免维护的引动器产品。

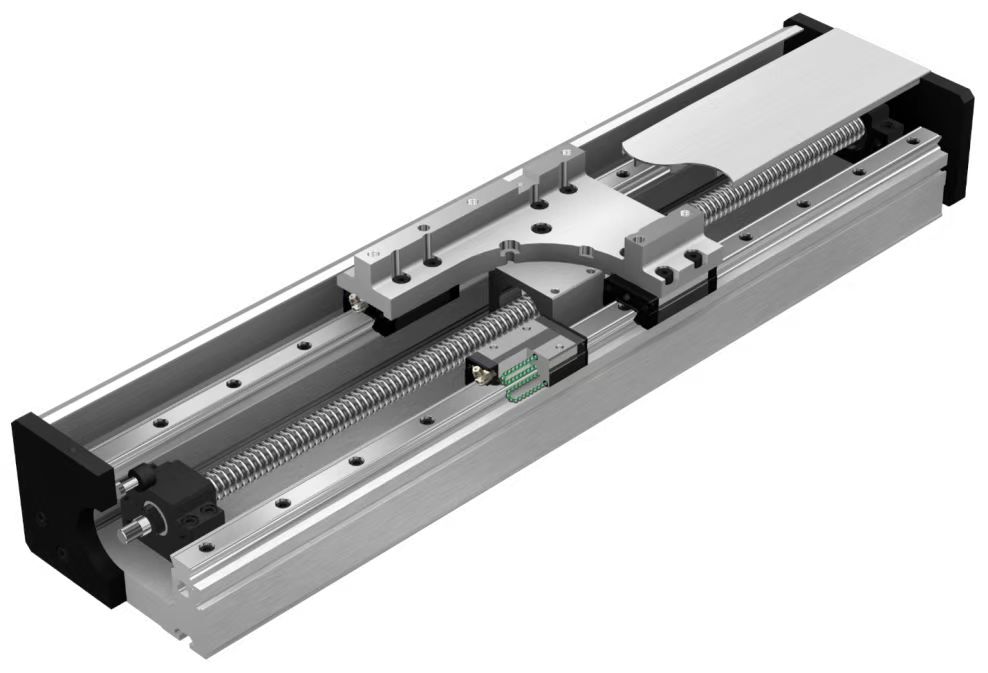

产品结构 TH-C
产品特征
●采用4方向等负荷构造的HSR导轨
HSR型……采用4方向等负荷构造,可均匀地承受所有方向 (径向、反径向、横向) 的负荷。
●驱动方式
滚珠丝杠可根据型号选择导程。
型号 | 滚珠丝杠导程 (mm) |
TH20C | 5, 20, 40 |
TH25C | 5, 10, 25, 50 |
●设定带润滑装置QZ
为实现长期免维护,还可在LM滚动导轨、滚珠丝杠上附带润滑装置QZ。
●适合最新型电机
为安装采用最新控制技术的电机及适合TH-C型特性的电机,备有各种类型的端盖板 (电机安装板)。
●丰富的供选配件
备有外罩、传感器等各种供选配件。
规格
●最高速度
滚珠丝杠的容许转速受DN值和危险速度限制。
引动器工作台移动速度 (mm/s) 取决于滚珠丝杠的容许转速和AC伺服电机的额定转速 (3000min-1)。
产品尺寸表 TH20C
产品尺寸表 TH25C
传感器
任选配件(电机托架)
任选配件(外罩)
任选配件(底座安装螺母)
型号构成
